INSTRUMENTATION-2
(..le 4 a 20 ma et son simulateur..)

Note de document: Affichage optimisé pour ordinateur portable.

1.0 Introduction


Commençons !
Oui c'est un petit projet, mais non ce n'est pas inutile. Mon équipe de poissons travaillent déjà sur ce projet et il semblent de pas manquer d'idées pour le faire avancer. Bien sur 1$ ce n'est pas le budget du siècle toutefois avec un peu de chance et d'imagination la cible risque d'être atteindre sans  restrictions trop sévères. Pour respecter notre budget certaines composantes devront être acheté au ..Dodolara.. (Br: No no IA aucun liens LA) pas toutes toutes les composantes,  juste ce qu'il faut. Mais avant de continuer cette aventure (Rosita: Hum hum aventure) comme a l'habitude un peu de musique (ici). Deux simulateurs seront construits, le premier pour être certains et certaines que notre budget sera respecté et le deuxième un peu plus luxueux en conservant toutefois certaines valeurs importantes a nos yeux (Ti-Vert: Hum hum les yeux). Oui il y aura une pile, ordinaire ? rechargable ? ou qui sais ! Encore une aventure sans balises et restrictions juste pour s'amuser et aussi travailler un peu.






2.0 Le 4 a 20 milliampères c'est quoi ?

Le 4 a 20 milliampères est un standard de signaux utilisé en instrumentation et contrôle pour automatiser et contrôler un procédé. Plusieurs instruments utilisent ce signal. Des exemples ! pompes, débitmètres, contrôleurs électroniques, vannes de contrôle de débit, sonde de températures etc. Il s'agit de vrais ampères électriques mesurables avec n'importe quels multimètres ayant la fonction ampère.  Le 4 milliampères correspond a l'arrêt de l'instrument ou de la composante et le 20 milliampères a un fonctionnement de 100%  en fonction de l'ajustement désiré bien sur.  Une première question, le 4 a 20 milliampères est t-il linéaire ? pour le signal la réponse est oui, mais pourquoi pour le signal ? Si je contrôle un équipement qui a une réponse expodentielle le signal ou le compotement de l'équipement est expodentielle. Le 4 a 20 milliampères ne modifie pas la courbe de réponse d'appareil, il côntrole l'appareil qui a sa propre réponse de sortie (réponse de la variable de procédé) et si cette réponse n'est pas linéaire l'appareil suivra son propre comportement. Je sais cela semble un peu confus. Un exemple devrait permettre d'éclaircir ce point. Prennons l'exemple d'une vanne de débit pour l'eau portable. Cette vanne peut être fermée (aucun débit) ou ouverte a 100% (débit maximun). Le débit de la vanne a 50% de son ouverture n'est pas nécessairement la moitié du débit de la vanne lorsque que celle-ci est ouverte a 100%. La réponse de la vanne en fonction de son ouverture et de son débit n'est pas linéaire toutefois son signal de contôle (4 a 20 milliampères) lui l'est. Cette analogie s'applique a tous les composants ou instruments contrôlé par le 4 a 20 milliampères. Pour les transducteurs des algorithes mathématiques peuvent rendrent un compotement expodentiel linéaire et compatible avec le 4 a 20 milliampères. Voila vous en savez maintenant un peu plus sur ce standard et il est maintenant temps de passer au premier niveau du simulateur. Une petite pause avant de continuer (ici).

3.0 Le premier (la version la moins cher)

Composantes: une (1) pile, trois (3) résistances, et un peu de fils électriques.

Pourquoi utiliser une pile dans mon simulateur ? Il y a deux raisons principales. La première est la limitation de courant des piles de types A, AA ou AAA. Plus la pile est petite et plus le courant maximal (en cour-circuit) sera faible. Il s'agit d'un élément de sécurité en absence des spécifications de tension et courant des dispositifs fonctionnant avec des signaux de 4 a 20 ma. Des transducteurs utilisent de 24 volts CC en série avec une résistance pour les boucles de courants. voir une batterie de 24 volts ou deux batteries de 12 volts en séries n'est pas nécessaire pour générer un signal de 4 a 20 ma. Tous les circuits électroniques ont des limitations de tensions et de courants. Cependant il faut faire attention, les circuits qui seront présenté ici utiliseront une tension de 1,5 volts. Cette tension ne représente pas de danger pour le claquage de circuit électroniques utiliser dans les boucles de régulation. Le courant lui est limiter par la dimension de la pile. Je ne vais pas essayer de rendre un circuit plus complexe qu'il l'est en réalité a l'inverse je prévois une utilisation ..mal-habile.. en protégeant l'équipement qui utilise un signal 4 a 20 ma pour fonctionner. Le premier circuit est simple et ne mettra pas la pile a plat après sont utilisation. J'ai décidé de mettre trois résistances et une pile de 1,5 volts comme simulateur. R1 pour 4,+ mA, R2 pour 12 ma qui correspond a la moitié du signal et Finalement R3 qui correspond au 20 ma.

La deuxième raison, le circuit au temps zéro (la limite du temps au moment ou je branche le circuit) va appliquer 1,5 volts sur la partie électronique de l'appareil a vérifier. Cette tension va évidemment chuter dans le temps puisque la résistance avec son courant sera en série avec le circuit toutefois la tension maximun ne peut dépasser 1,5 volts. Imaginez maintenant un circuit construit avec du 300 volts CC et une résistance qui peut faire chuter la tension correctement. Cela devrait être possible toutefois au temps zéro c'est 300 volts qui sera appliquer sur le circuit avant que la résistance chute la tension avec son courant. Si je serais un transistor j'aurais peur de cette tension qui me ferais sauter dans le vide (claquage de la jonction). Oui il est possible de fermer un circuit avant d'appliquer un 4 a 20 ma de simulation toutefois avec ces faibles tensions (1,5 volts) et une limitation de courant ne mettant pas le feu a la boucle je crois que mon petit circuit devrait fonctionner correctement. Mais avant la suite, royale, un peu de musique (ici).

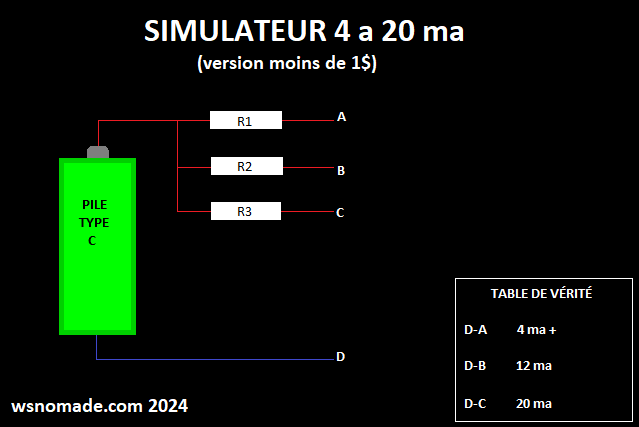

3.1    AT01S42012102024

Comme point de départ j'ai choisi pour notre montage une pile de type C. Hasard ? planification ? spécifications techniques ? rien de tous ça, simplement a cause de son poids. N'importe quelles piles pourraient faire ce travail toutefois le longévité d'utilisation son poids pour maintenir une stabilité lors du branchement, une possibilité d'extension double  en parallèle m'ont fait choisir ce type de pile. Rien ne vous empêchent de choisir un autre type mais moi  j'opte pour celle-ci. Ti-Vert: Hum hum. Avant d'aller plus loin un croquis de branchement s'impose.







Maintenant que nous avons notre croquis quelques petits calculs s'imposent. Pour ces calculs nous allons utilisé la tension nominale de la pile. Il existe des différences entre les tensions réelles et les tensions nominales (..théoriques de 1,2 a 1,5 Volts.. en fonction du type de piles) des piles. Dans notre cas la tension réelle risque d'être plus élevée que la tension nominale. Pour l'instant cela n'a aucune importance puisque avec quelques utilisations la pile va diminuer de tension et pour le moment notre bût est ce que l'on appelle en contrôle de qualité un ..Functional test... Ce n'est pas la précision qui est notre cible mais simplement s'assurer que la composante a vérifier fonctionne.

R1= E1/I1  1,5/0,004 = 375 ohms
R2= E2/I2  1,5/0,012 = 125 ohms
R3= E3/I3  1,5/0,020 = 75   ohms

Notre petit simulateur a 1$ est presque terminé. Comment faire tenir les fils et les résistances ? de petites soudures au plombs feront très bien l'affaire. Mine de rien cette pile risque d'avoir une vie longue car la rapidité des essais avec ce simulateur ne laisse aucun doute. Mais avant les essais il est important de clarifier certains points. Il existe une différence entre l'énergie d'activation d'une composante et son signal. Cette petite pile a elle seule ne fera pas bouger une vanne de contrôle de débit. Cette vanne par exemple peut être alimenté par du 120 volts ou 230 volts alternatifs. Ces tensions seront utilisé pour faire fonctionner le moteur de la vanne et aussi a l'aide d'un circuit électronique alimenter la partie 4 a 20 ma de cette même vanne. Un exemple d'une vanne a vérifier (ici).  Maintenant a quoi pourrait ressembler ce petit boîtier toujours a moins de 1$ ? (voir le croquis ci-bas).


Dans la version de luxe (S4202) des explications détaillées concernant le boîtier seront dispobibles, en attendant  Ti-Rouge me rapelle qu'il manque de musique ici. Cet instrument passe t-il le ..test.. de l'espace ?  je ne sais pas ! mais en attendant pour le maudit SS (un concurent) un peu de musique ici. Ti-Rouge: Maudite barre noire !

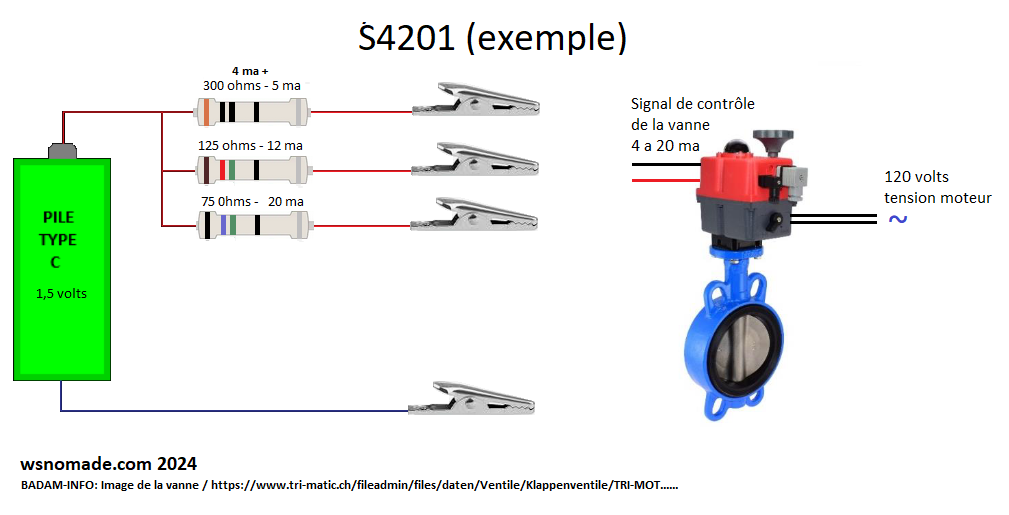

AT014200113102024

Pourquoi le symbole + associé au 4 milliampère ? Le 4 ma du signal correspond a une extrémité du signal de commande. Un exemple est je crois le meilleur façon de répondre a cette question. Imaginons une vanne de contrôle de débit normalement fermée. Le signal 4 a 20 ma non inversé va pouvoir contrôler cette vanne. Un 4 ma précis ne fera pas bouger la vanne car il correspond dans ce cas au zéro technique du signal de commande. Pour débuter le mouvement de la vanne ce 4 ma doit augmenter en direction du 20 pour débuter le mouvement toujours dans ce cas. Contrairement au 4 ma le 20 ma lui va faire ouvrir la vanne a 100% et le 12 actionnera celle-ci en position intermédiaire. Cela implique que si j'applique 4 ma sur cette vanne et dans ce cas, celle-ci ne bougera pas. Alors pourquoi avoir un 4 ma ? Une première raison est une vérification de la logique de fonctionnement. A 4 ma précisément cette vanne ne doit pas bouger. Dans mon petit simulateur j'ai décidé de mettre un plus (+) pour deux raisons. La première est de faire bouger la vanne ou la composante a vérifier légèrement (signal près du zéro). La deuxième raison est encore une fois simple, si la vanne ne bouge pas avec 4 ma + elle est soit défectueuse, soit que la pile du simulateur doit être changé. Blague a part ce petit plus (+) est une indication de la charge de la pile. Dans le calcul de la résistance pour le bas de l'échelle je vais utiliser le 5 ou le 6 ma en sachant que si la vanne ne bouge pas un peu, il est fort probable que la pile doit être remplacé. Les deux autres signaux (12 et 20 ma) devraient confirmer ce diagnostique. Toutefois, sur mon boîtier ou directement sur les fils je vais indiquer 4 ma + et non 5 ou 6. Il appartient au concepteur de décider cela et c'est mon choix pour cet appareil a 1$ ou moins. Toute cette petite analyse est faite sans multimètre ou appareil de mesure. En écrivant ces lignes je ne prend pas les gens pour des imbéciles au contraire (avertissement QI). Lorsque qu'une installation ne fonctionne plus et que des personnes dépendent de cette installation il faut agir rapidement et modestement je crois que ces lignes vont aider dans des situations d'urgences. En bref pour le + tant et aussi longtemps que la vanne bouge légèrement la pile est bonne. Cela ne veut pas dire que je met met fin aux blagues associé a ce document. A suivre, Ti-Rouge: ..Yé ou le courroie pour de l'attache.. ? Rosita: Hum suspecte ! Br: Nono ..IA.. aucun lien  (ici). Le Nuage Hum ! Ti-Rouge: Maudite barre noire ! (ici).

Pierre Michaud, PMI.

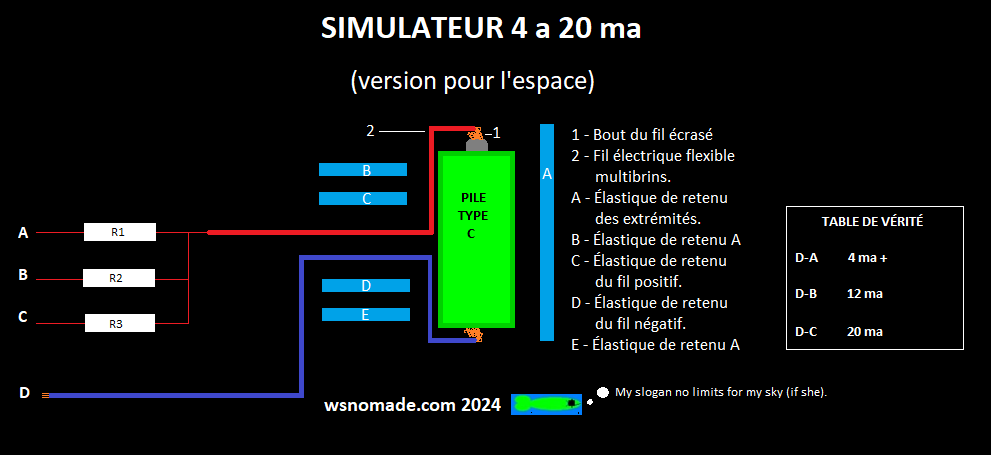

3.2    AT01S42015102024

Avant la version pour l'espace (?) sans soudure j'ai cru bon d'écrire ce petit paragraphe. Lorsque que j’enseignais en traitement de l'eau j'ai expliqué a mes élèves le fonctionnement de ce petit simulateur. J'étais et je suis encore certains de l'utilité de ce petit ..instrument... Maintenant des personnes non autorisées pourraient être tentées de manipuler ou encore de vandaliser de l’équipements en utilisant ce petit simulateur. Par exemple je pense ici a  la vanne de mon petit croquis. Il existe une solution simple. Une assurance a 100% est rarement possible toutefois mon idée pourrait aider a réduire les risques d'utilisations non autorisés particulièrement dans la période d'installation des composantes. Comment ? Simplement a l'aide de scellés sur les équipements a installer. Le mouvement mécanique de la vanne peut recevoir un scellé indiquant si celle-ci a fonctionner ou non durant son installation. Ce n'est pas a moi a décider cela pour les compagnies, en revange Pierre Michaud et PMI recommandent cette procédure simple. Bien sur cela est aussi applicable a d'autres types d'équipements. Pour l'instant je ne vois pas l'utilité d'aller plus loin sur ce sujet et vous laissent avec une idée similaire dans le coin des brevets (ici).  Ti-Vert: Minute la sans ..sous-dure.. Grrrrrrrrr

Ti-Rouge: The S4201 version for space the strap is an emergency and we must proceed. Goodbye black strap. (here) Ti-Vert:    Hum Black
Br: No no IA no connection whatsoever! and music here


3.3    AT01S420117102024     (en audio)

Non je ne l’ai pas oublié.. Le boîtier du S4201 en détails. Pour faire honneur à cet instrument  j’ai choisi le carton comme matériau. Léger avec une solidité acceptable lorsque utilisé avec de la colle et surtout peu cher particulièrement dans un cadre de recyclage. Une idée qui vient d'un programme télé lorsque j'habitais a Rosemère. Quelque part sur mon site vous devriez trouver en lien des écrits sur le sujet .. projet carton... Comment faire ? commençons par la liste de ce qui est nécessaire pour construire le boîtier.

Du carton (celui des boîtes)
De la colle blanche
Du papier brun (le type avec lequel on s’essuie les mains)
Un pinceau de petite surface
4  boulons avec leurs écrous
4 coussinets anti-dérapant
1 Canette de boisson gazeuse
Un vernis (une option) à base d'eau.

Pour une allure professionnelle il est possible d'utiliser un lettrage d'une machine à  fabriquer des lettres (je ne connais pas le nom). Les contacts électriques de ou des piles peuvent êtres fabriqués à l'aide de canettes de boissons gazeuse. Un croquis spécifique sera en lien pour la fabrication de cet élément.  Pour les branchements des fils plusieurs options sont possibles, carton, bout de crayons, petit tuyau de métal,  etc. Bien sûr rien ne vous empêche d'utiliser de vrais  ..connecteurs.. disponibles dans les commerces d'électronique.  Cet instrument peut avoir un ..look.. professionnel si il est construit avec habilité.  Ce n'est pas ma construction avec ces matériaux et je me porte garant de ces écrits.  Avant la suites des croquis une petite pause toute en douceur (ici).

3.4    AT01S420120102024    (en audio)

Maintenant structurons la construction de ce petit boîtier.

1 - La zone des batteries (2) de type C
2 - Les zones de branchement des fils (2)
3 - Les points de branchements femelles
4 - Le couvert de fermeture du dessous
5 - La fixation des écrous
6 - Les identifications textes
   -  sur le boîtier extérieur
   -  sur le boîtier intérieur
   -  sur les piles
   -  sur la plaque externe de la compagnie
7 - Le choix des fils électriques
8 - Les contacts des piles
9 - Point d'attache de la sangle pour   l'accrocher
10-La couleur de l'ensemble
11-Le choix de la musique pour moi et le ..maudit SS.. (un concurent).

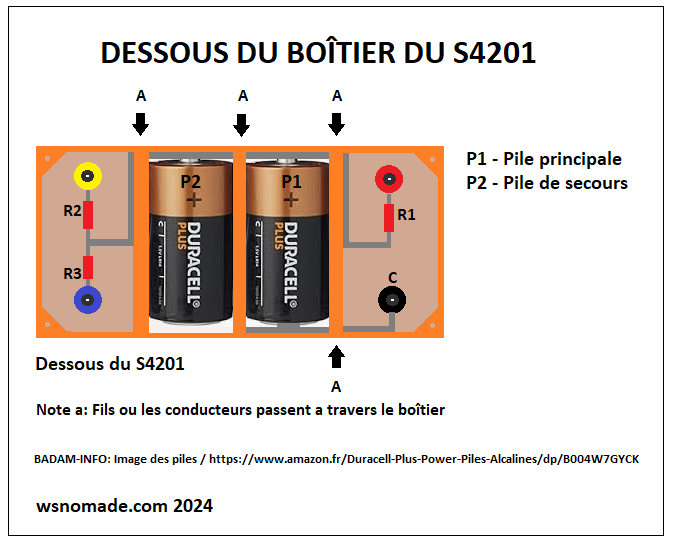

3.41    LA ZONE DES BATTERIES

Maintenant que la table est mise commençons.  Bien qu'il s'agisse d'un instrument simple la conception reste en développement.  Nous avons choisi deux piles pour cet instrument.  Une de ces piles sera active et l'autre en attente advenant une tension trop basse de la pile active. Une autre raison est le poids de l'appareil.  Avec deux piles il sera plus stables et d'une dimension  mieux adaptée à une utilisation courante.  Maintenant une chanson au minimun par point de conception nous semblent adapté pour la réflexion et commençons ici sans attendre la prochaine section.

 3.42    LA ZONE DES FILS

Ici nous avons choisi d'installer les points de branchements dans deux zones spécifiques de chaque côté des piles. Les raisons de ce choix sont les suivantes ; Avoir un encombremant minimum de l'ensemble,  évidemment nous parlons ici de l'instrument.  Cet agencement va aussi permettre d'avoir un boîtier plus mince se rapprochant du diamètre des piles. Lors de l'alternance des piles manuellement aucun encombrement non indispensable nuira à cette action et les deux piles même si la pile usée n'est pas remplacé  conservé dans le boîtier. A gauche face au boîtier les bornes rouge et noire seront fixé. La borne noir en haut la première et l'autre en rouge juste en dessous. A droite la borne jaune du 12 ma et juste en dessous Le bleue du 20 ma. Sur cette version la position des fils ne nuira pas à l'affichage car il n'y en a pas. Un multimètre raccordé en série avec le signal du simulateur aura comme fonction de valider la valeur du signal transmis par le S4201 et respectons notre objectif ici.

3.43    LES POINTS DE BRANCHEMENT FEMELLES

AT01S420126102024

La solution la plus simple est l'achat. Ces points sont les endroits ou les fils de l'instrument seront raccordées. Il vous est possible de trouver de bonnes aubaines dans les commerces de pièces électroniques. Il y a de forte chance que la vente se fasse en paquet. Bien sur a l'achat, notre budget de 1$ ne pourra être respecté et d'autres solutions doivent être mises sur la table. Comment faire ? Commençons par le carton. D'une épaisseur raisonnable il sera possible de l'enrouler autour d'un cylindre de petit diamètre et utiliser de la colle et du vernis pour solidifier le tout. Le diamètre des parties males des fils de branchement sont la plus part du temps un standard (même diamètre). Il suffir alors d'utiliser un cylindre de diamètre similaire et l'ajuster avec des tours de papiers. Ici je pense aux mines de crayons. Le retrait de la mine du crayon peut se faire sans trop de difficulté. Il y a de forte chance que le diamètre soit trop petit et l'ajustement papier nécessaire pour avoir un diamètre de travail fonctionnel. Pourquoi tous ce détails ? Les brins d'un fil flexible en cuivre devront passer a travers le tube et être retournés sur le cyclindre femelle. C'est de cette façon que les contacts électriques seront fabriqués. Ici deux éléments importants s'imposent, un croquis et une autre pause en musique.

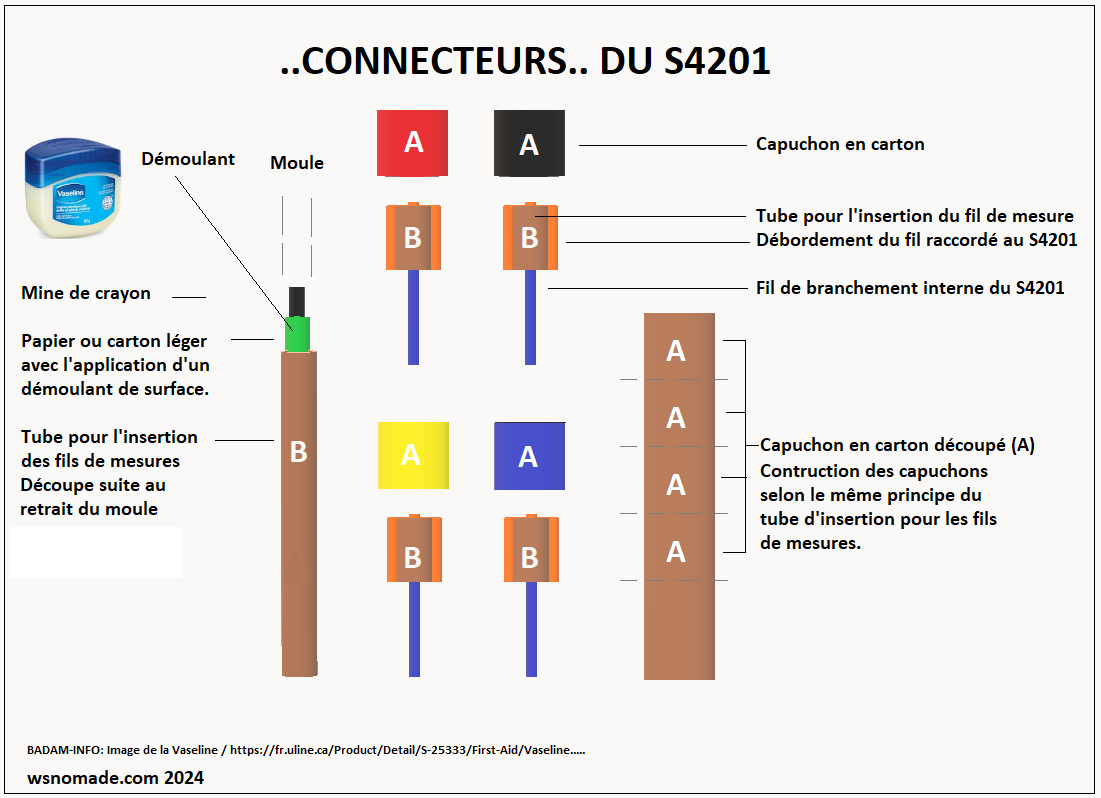

AT01S420127102024

Essayons maintenant de commenter ce croquis. Oui un ruban gommé pour faire tenir le papier enroulé sur la mine est une bonne idée. Cela va aussi permettre d'utiliser moins de vaseline car elle ne sera pas absorbé par le papier. Comme toute construction l'habilité de l’artisan est importante et fera une grande différence dans le produit final. Se tromper ! pourquoi pas, ce produit ne coûte presque rien et lorsque qu'on arrive a le fabriquer du mieux que l'on peut une certaine fierté a le droit de s'installer. Pour scier les cylindres je vous suggère une petite scie a fine dents. Une lame de scie a fer émoussée fera parfaitement l'affaire. Mine de rien avec quelques couches superposées les cylindres seront solides et ne s'écraseront pas lors des coupes. Pour les fixer au boîtier une colle rapide du type que l'on peu se procurer au Dollarama fera parfaitement l'affaire. Toutefois il ne faut pas oublier qu'il faut aussi se préoccuper de l'apparence. Après la fixation de petites pièces encollées vont assurer l'uniformisation de l'ensemble et contribuer a une apparence professionnelle. La Capuchon A va se glisser sur la pièce B et maintenir les fils solidements. Un peu de colle entre les deux cylindres va aussi solidifier le tout avant de les joindre au boîtier. Je crois avoir déjà berné des personnes sur ce produit, en leurs disant qu'il s'agissait d'un produit pour l'aérospatiale et c'était crédible. Léger, solide et d'une belle apparence ! je m'en excuse. En terminant cette partie il est aussi possible d'utiliser l'aluminium des canettes comme contact des prises femelles. Toutefois cela implique des joints électriques et c'est a vous de décider. Pour la musique (ici).

3.44    LE COUVERT DU DESSOUS

AT01S420130102024

L'endroit idéal pour inscrire de l'information importante. Instrumentations, électriciens, SAQ, urgences, etc. On est jamais trop prudent. A l'externe ou a l'interne des informations touchants les vérifications faites par le S4201 peuvent vous être utiles. Ti-Rouge: Et... Oui je sais Petit-Rouge il est aussi possible de coller de petites photos de .......  Pourquoi ? vous aurez simplement a retourner le S4201 pour vous concentrer sur votre prochaine décision. Il vous sera possible aussi d'installer un interrupteur en série sur votre bureau et contrôler une partie du procédé a distance en attendant les secours. Bon j'ai fais le tour de ce point et je crois que tous ensemble nous avons compris. Attention une dernière chose, ne pas oublier de recouvrir le papier brun encollé des deux cotés a la fois pour éviter le gauchissement.

3.45    LA FIXATION DES ÉCROUS

AT02S420130102024

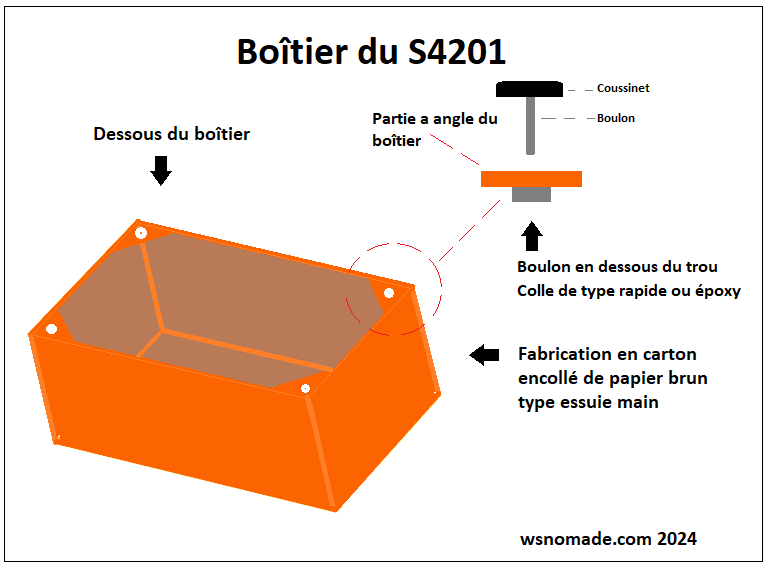

L'idéal est de coller les écrous sur la partie interne des coins a angles du simulateur. Un petit croquis sans attendre sera plus facile a comprendre qu'a expliquer.





AT02S420131102024

Il vous est aussi possible d'ajouter des coussinets aux boulons. Plusieurs options sont possibles. Rondelles métalliques recouverts d'une pièce de tissus. Ou encore des pièces d'un vieux jeu de dames perforées a l'aide d'une mèche pour recevoir les boulons etc. Pour la construction de la boîte (voir ici la structure de départ) pour faire un bon travail un pinceau d’artiste de plus ou moins 1/4 de pouce fera parfaitement l'affaire. La colle blanche utilisé pour noyer le papier main sur le carton ne doit pas être diluée. Mine de rien ce boîtier sera solide et léger. Sur le croquis les séparations des zones des piles ne sont pas indiqué. Un autre croquis très simple va démonter les endroits ou les piles seront installer. Maintenant le couvert du dessous peut être soit en dépassement soit en retrait des coins a angles. Je vous suggère de l’encastrer, a des fins d’apparences. De petits élastiques pas trop serrés vont permettre de maintenir les cotés ensemble pour le temps de séchage. Les imperfections laissé par ceux-ci sur le boîtier peuvent être compensées par de la colle et un petit sablage. Ti-Rouge : La sangle! Bon encore ce fameux dossier de la barre noire. Certains pays ont déjà légiférer sur ce dossier Petit-Rouge et je ne crois pas que le moment est idéal pour discuter de ce point. Ti-Rouge : Grrrrrrrr !

Il y a plusieurs façons de construire le forme de départ (boîte) toutefois dans notre cas la boîte sera recouverte au complet par du papier a main et je vous laisse décider de la technique que vous utiliserez. Il s'agit d'un niveau adulte après tout. Vous allez trouvez en lien deux liens et deux techniques différentes a des fins d'exemples ici. (vidéo-1)  (lien-2). et le temps de la musique est maintenant arrivé. Br: L'odeur y a même pas de ..tuto...


UN PEU PLUS DE DÉTAILS ICI


3.46   LES ZONES DE TEXTES

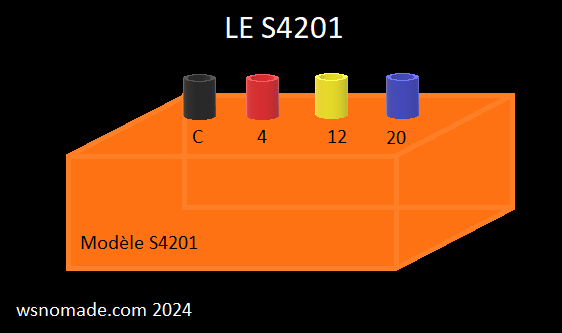

Sur le boîtier extérieur. (AT02S420127102024)

Une bonne idée serait d'inscrire le modèle par exemple le S4201. Les bornes de branchement doivent aussi être identifiées. (4+  / 12 ma20 ma). La couleur est aussi importante. J'ai choisi la couleur noire pour le fil commun (un standard) et le rouge comme second point de branchement rappelant encore une fois un standard de branchement fréquemment utilisé. J'avoue avoir hésité entre le 4+ et le 20 pour le rouge et vous hésitez vous ? La raison de mon choix est simple. Je vais brancher ces fils exactement de la même façon que je branche mon multimètre. Ma première vérification implique  une réflexion du mouvement en fonction du signal.  Il se doit être petit (mouvement) et peu bruyant mais avec la présence d'un mouvement, si non quelque chose ne va pas. Le 12 ma est en jaune, dans ma petite étude du SDC (standard des couleurs) je me suis inspiré des lumières de rues, le jaune étant une couleur intermédiaire entre le rouge et le vert. Le 12 milliampère correspond au 50% de l'échelle, voila pour le jaune. Il m'étais impossible d'utiliser le rouge pour le 20 ma j'ai donc choisi une couleur en relation avec le SDC le bleu dans ce cas, même si le bleu est associée a la tension dans le SDC. Une erreur ? peut être le vert aurait été aussi possible. Dans ce cas il y a une progression de la force du signal et non uniquement une identification du type d'énergie. Ben quoi ! faut bien se justifier. Si vous êtes fier de votre construction vous pouvez aussi inscrire votre nom.  Pour la musique (encore ici). Rosita: Hum  hum !

Sur le boîtier intérieur

Soyons pragmatique et commençons par la date de fabrication. Mais pourquoi ? simplement pour savoir et évaluer notre travail dans le temps. Ce boîtier peut être accroché au mur de nombreuses années si le besoin de l'utiliser ne se manifeste pas. Va t-il gauchir a l'humidité ? ou encore dans un bureau de super-intendant prêt a devenir le maître du monde, qui sais ! Ce n'est pas une obligation mais je vous suggère de l'inscrire. Cela ne coûte rien et notre budget de 1$ ne sera pas affecté. Si vous n'êtes pas a l'aise de mettre votre nom a l'extérieur pour des raisons de brevet il vous est possible quand même de l'inscrire a l'intérieur. Vous avez devinez je blague un peu sur ce sujet car vous n'avez besoin nullement de moi pour prendre cette décision.

Sur les piles

Oui cela est important et pourquoi pas la date de la dernière vérification et comment le vérifier (S4201) ? Cela est très simple. Imaginez que votre pile est un réservoir d'eau, et votre signal un petit trou dans le réservoir. Normalement il vous faudra beaucoup de temps avant de remarquer une baisse de votre réservoir. Cela est vrai tant et aussi longtemps que le volume du réservoir (V1) est beaucoup plus grand que le volume (V2). Le V2 correspond au débit du petit trou dans le temps. Exprimons  scientifiquement ce paragraphe. V1 >>V2 Ti-vert : MDR. Attendez avant de mettre fin a votre lecture, le texte un peu plus bas pourrait vous intéresser. Revenons au S4201, selon le même analogie en mettant les fils en cour-circuit sur la prise du 20 milliampère si votre pile est bonne (E1) l'aiguille du mouvement d'Arsonval (E2) devrait restée stable. E1 est la réserve d'énergie de votre pile et E2 l'énergie soutirer de votre pile pour faire fonctionner le mouvement. Encore une fois  exprimons scientifiquement ce paragraphe E1 >>E2. Il s'agit exactement du même comporte ment que notre modèle hydraulique. En bref si votre pile est bonne l'aiguille devrait restée stable.
PI : Hum !

Il est maintenant temps de parler de la Station Spatiale (ISS). Ce petit simulateur est tellement simple a fabriquer que l'idéal pour l'espace est de le construire si cela est nécessaire (sécurité). Toutefois, est t-il possible de le simplifier d'avantage ? La réponse est oui. Les résistances du S4201 limites le courant de sortie de l'appareil. Un courant de sortie trop élevé pourrait endommager l'appareil a vérifier. Imaginons maintenant une petite pile de montre ..finie.. PO :? Si votre pile ne peut délivrer un courant > que 30 ma par exemple aucune résistance ne sera nécessaire et votre signal de sortie sera de 100%. Doit on avoir de veilles piles de montres dans l'ISS ? Je ne sais pas, toutefois ce petit paragraphe est un texte de sécurité dédié au hommes et femmes de l'espace probablement les plus courageux courageuses au monde. Oui inscrire la date sur les piles et ou les vérifications sont des informations importantes.
Rosita : ..Oui oui C pour la NIAZA la..

3.47 LE CHOIX DES FILS ÉLECTRIQUES

AT01S420102112024

Ici le choix est simple. Si un fil électrique est utilisé il doit être du type multibrins. La raison de ce choix est simple. Les contacts entre les fils de branchement et les parties femelles seront mieux réparties avec un fil multibrins. Les brins pouvant être distribué sur la partie cylindrique B (voir le croquis). J'ai fini par opter pour les canettes de boissons gazeuses. Le métal est mince et il est facile de le découper a l'aide de ciseaux standard. Toutefois il ne faut pas oublier de sabler les surfaces. La peinture et le revêtement interne des canettes sont des isolants électriques. Des cosses a écrasement feront la jonction entre les résistances et les conducteurs (voir les croquis).



3.48 LES CONTACTS DES PILES

texte






3.49 LES POINTS D'ATTACHES DE LA SANGLE.

AT02S420102112024

Ti-Rouge: Hum hum enfin ! Non Petit Rouge ce n'est pas encore le temps. Ti-Rouge: Grrrrrrr. Plusieurs choix sont possibles ici. Petite courroie de cuir, Velcro, lacets de souliers, corde de couleurs, etc. Fixer un lacet ou une corde est facile. Deux petits trous et un nœud a chaque extrémité feront parfaitement l'affaire. Pour ceux et celles qui disposent d'un budget plus important que 1$ vous pouvez aussi fixer le cuir d'une veille ceinture avec des rivets et des rondelles en métal. Les rondelles vont permettent de mieux répartir les points de contraintes sur le boîtier. Ti-Rouge: ..C tu le temps la ?.. Oui est aussi un peu de musique (ici).








4.0    AT01S420217102024
..LE S4202..

La version de luxe (S4202), le préambule.

Commençons ce paragraphe par des questions. Quand on aime l'espace on aime aussi les questions qui s'y rattachent. Un mouvement d'Arsonal fonctionne t-il correctement dans des conditions d'apesanteur et si oui pourquoi. Personnellement je crois que oui. Un ressort sur terre ou dans l'espace devrait faire le même travail dans un environnement adéquat.  Toutefois l'absence de gravité pourrait avoir un effet sur l'aiguille même légère et contribuer a l' incertitude des mesures prises. Vous en pensez quoi ? Vous voulez voir cet instrument ! alors allons y immédiatement (ici). Une image en anglais ou en français reste une image pour ceux et celles qui ne sont pas bilingues. Il est inutile de dire qu'il s'agit d'une composante ajouté dans la version 2 du S4201. Toujours dans la version de luxe pourquoi pas un boîtier en bois rappelant les génies des années 1800 qui sont les vrais pionniers de l'électricité et de ses ramifications. Un exemple, d'accord (ici). Reste la poigné de transport. Ti-Rouge: Hum hum ! Non ce n'est pas encore le temps ..Petit-Rouge.. Un bonne veille ceinture usée en cuir devrait faire l'affaire. Parlant de ceinture cela me rapelle un vieux coffre que j'avais rénové et que l'on m'a volé dans la ville de Rosemère au moment de mon l'expulsion (219 rue Lauréanne Rosemère lieu d'enlèvement de mes enfants.). Bref de commentaires et retournons a nos moutons. Encore une fois dans le cas du S4202 il s'agit d'un circuit simple mieux adapté a des utilisations de travail et surtout un instrument ou les mesures prisent ne risquent pas d'être faussé par des parasites externes non désirables. Il s'agit de lectures fiables et l'étallonnage de l'intrument est facile a vérifier. Un autre lien un peu plus en image pour ceux et celles qui découvrent cette composante (instrument) pour la première fois ici.

Maintenant un mouvement pouvant ressembler a notre conception (ici).  Il s'agit d'un mouvement que j'ai modifié et qui me rapelle les instruments des pionniers. Je vais l'insérer dans le petit croquis qui va suivre lorque la résistance variable sera identifié. Parlant de cette composante elle se doit d'être linéaire et je la veux a plusieurs tours pour une progression lente et précise du signal . Il s'agit d'une version de luxe après tout.

4.1 Le boîtier en image (AT01S420222102024)



Note Spéciale du S4202

Même si l'appareil est protégé par un fusible une mauvaise utilisation peut rendre l'instrument hors service et causer des dommages au mouvement d'Arsonval. Nous parlons ici d'une tension élevée et parasite. Le circuit en cours ne sera pas modifié en relation avec ce point. Nous avons choisi de laisser l'instrument en boucle ouverte pour les raisons suivantes: Conserver l'énergie de la pile lorsque l'instrument n'est pas utilisé (aucun interrupteur de pile). Nous prenons comme acquis que cet instrument sera utilisé par des personnes ayant les connaissances pour le faire.

4.2 Le schéma de principe





Varia

UN CONNECTEUR POUR L'ESPACE
AT01S420104112024 (audio)

Recherche et développement.(en lien).

Oui je développe encore. Dans le modèle de plan que je développe, des situations de révisions à répétition vont arriver. Non pas nécessairement par incompétence, mais par un souci de qualité de développement. Dans mon modèle il y a 16 étapes avant d'arriver à la production d'une pièce. Ce modèle est développer en fonction de la fabrication de composantes, et non nécessairement uniquement au niveau théorique. Sur demande, le machiniste ou autre, pourra consulter l'ensemble de la progression d'une composante. En situation réelle je crois qu'il faudra utiliser une feuille au minimum par niveau. Toutefois, les dates et sceaux de progressions devront être conserver, afin d'évaluer le projet dans son ensemble. L’endos de la feuille pourra être utilisée au besoin pour voir la progression spécifique d'une partie du dossier. Le coût d'une feuille, comparé au salaire d'un travailleur est négligeable. Prendre quelques minutes, pour savoir si un dossier a progresser avec ou sans difficulté, est un avantage pour l'usinage d'une composante, et pourra selon nous contribuer à l'avancement d'un projet, et réduire les risques d'erreurs. Voila, je crois qu'il est important de mentionner cela, pour ceux et celles qui ont à cœur le contrôle de la qualité. L'exemple du connecteur spatiale se prête très bien à la compréhension de ce texte.

Pierre Michaud, PMI
